El software basado en EXCEL parte de una serie de nodos programables, que permiten ir generando una serie de líneas de media tensión de acuerdo a las necesidades. El desarrollo se hizo en los niveles de 13,2 kV y 33 kV.
Se pueden instalar reguladores en ambos niveles de tensión, programar el número de líneas de cada nivel de tensión, instalar un elevador de tensión en el transformador intermedio y ajustarlo por pasos.
Los reguladores se instalan luego de previo cálculo estimativo . Se parte de un cálculo sin reguladores considerando las reales condiciones del sistema, máxima tensión de entrada y caída en extremo de línea.

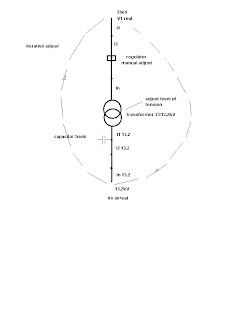

El sistema calcula adicionando vectores complejos a partir del extremo de línea en una suma que concluye en el nivel más alto de tensión. El principio usado es el de iteración matemática para resolver el sistema.
Se parte de un valor en extremo de línea y se verifica en la posición de tensión mayor , donde se conoce los valores que el sistema puede entregar.
Subiendo o bajando el nivel de extremo de línea se llega al nivel real del sistema en alta tensión. En ese momento el sistema se puede decir que es “real” con la física.
Allí se determinan las condiciones para instalar o no un regulador de tensión. Se puede también instalar bancos de capacitores que el sistema permite incluir al seleccionarlos con su correspondiente valor en kVA reactivo.
Interesante es el hecho que al estudiarse el comportamiento de los controladores se pudo determinar un algoritmo que permite hacer ascensos y descensos en el nivel de tensión en forma manual por el operador del programa.
Esto permite que con una serie de cuidados de procedimiento se lleve paso a paso el regulador a su valor de “setpoint” en forma manual , por un método que llamo el “anticontrolador” , puesto que la resolución del algoritmo debe realizarse trabajando desde aguas abajo hacia arriba, al contrario de lo que hace el controlador. Para ello se debe decodificar ese comportamiento.

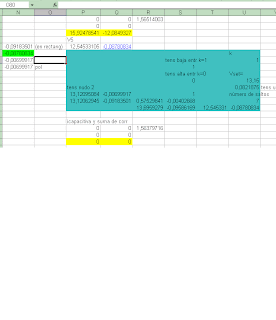

El sistema incluye un gráfico automático que responde al cambio de variables inmediatamente, estando enlazado con el programa.
Software realizado por el autor del blog : Ingeniero electricista. MS Tecnología Química.
Application software in calculations of fall of tension and installation of regulators
The software based on EXCEL leaves of a series of programmable nodes that allow to go generating a series of lines of half tension according to the necessities. The development was made in the levels of 13,2 kw and 33 kw.
They can settle regulators in both levels of tension, to program the number of lines of each level of tension, to install an elevator of tension in the intermediate transformer and to adjust it for steps.
The regulators settle after previous estimated calculation. The process begins in a calculation without regulators that it considers the real conditions of the system, maximum entrance tension and fall in line end.
The system calculates adding complex vectors starting from the line end in a sum that concludes in the highest level in tension. The used principle is that of mathematical iteration to solve the system.
The process starts up with a value in line end and it is verified in the position of more tension, where it is known the securities that the system can surrender.
Ascending or lowering the level of line end you arrives at the real level of the system in high tension. In that moment the system one can say that it is "real" with the physics.
There the conditions are determined to install or not a regulator of tension. You can also install banks of condensers that the system allows to include when selecting them with its corresponding value in reactive kVA.
Interesting it is the fact that when being studied the behavior of the controllers you could determine an algorithm that allows to make ascents and descents in the level of tension in form manual for the operator of the program.
This allows that with a series of procedure cares step is taken to step the regulator to its "setpoint" value in form manual, for a method that I call the inverse controller, since the resolution of the algorithm should be carried out working below from waters up, contrary to that makes the controller. For it should be decoded it that behavior.
The system includes an automatic graph that responds immediately to the change of variables, being connected with the program.
Software carried out by the author of the blog: Electrical engineer. MS Chemical Technology.
Anwendersoftware in Kalkulationen des Herbstes von Spannung und Installation der Regler
Die Software basierend auf zeichnen Sie Blätter einer Folge von programmierbaren Netzknoten aus, die es erlauben, das Erzeugen einer Folge von Linien von halber Spannung, die zu den Bedürfnissen gewährt, zu gehen. Die Entwicklung wurde in den Niveaus von 13,2 kw und 33 kw gemacht.
Sie können Regler in beiden Niveaus der Spannung, die Anzahl von Linien jeden Niveaus der Spannung zu programmieren, einen Fahrstuhl der Spannung im dazwischenliegenden Transformator zu installieren und es für Schritte einzustellen, klären.
Die Regler lassen sich nach vorheriger geschätzter Kalkulation nieder. Der Prozeß fängt in einer Kalkulation ohne Regler an, daß es die wirklichen Bedingungen für das System erwägt, maximale Eingangsspannung und fällt in Linienende.
Das System berechnet hinzufügende komplexe Vektoren, die in einer Summe, die im Höchststand in Spannung schließt, vom Linienende beginnen. Das gebrauchte Prinzip ist das mathematischer Wiederholung, um das System zu lösen.
Der Prozeß beginnt mit einem Wert in Linienende aufwärts, und es wird in der Position von mehr Spannung verifiziert, von wo es die Wertpapiere bekannt wird, daß das System ihn ergeben kann.
Das Aufsteigen oder herunterlassend Sie dem Niveau des Linienendes kommt in hoher Spannung auf dem wirklichen Niveau des Systemes an. In diesem Moment das System, das man sagen kann, daß es mit der Physik "wirklich" ist.
Dort werden die Bedingungen bestimmt, um zu installieren oder nicht ein Regler der Spannung. Sie können auch Banken von Kondensatoren installieren, denen das System es erlaubt einzuschließen, wenn Sie sie mit seinem korrespondierenden Wert für reaktiven kVA auswählen.
Es zu interessieren, ist die Tatsache, daß, als werdend des Verhaltens der Kontrolleure studiert, Sie einen Algorithmus bestimmen könnten, der es erlaubt, Aufstiege und Abstiege ans Niveau der Spannung in Formhandbuch für die Bedienungsperson des Programms zu machen.
Dies erlaubt das mit einer Folge von Verfahren, sorgt sich, daß Schritt gemacht wird, um den Regler zu seinem Sollwertwert für Formhandbuch zu tanzen, für eine Methode, die ich dem umgekehrten Kontrolleur rufe, weil der Beschluß des Algorithmus daraus getragen werden sollte, unten von Wassern aufwärts zu arbeiten, macht der Kontrolleur entgegen es. Denn es sollte ihm dieses Verhalten entschlüsselt werden.
Das System schließt einen automatischen Graphen ein, der sofort auf die Änderung der Variablen anspricht, verbunden mit dem Programm.
Software führte durch den Autor des blog aus: Elektrischer Ingenieur. MS Chemical Technology.
